遊泳池水處理技術發展----新四大行業標準(下)
點擊次數:470 發布時間:2018-03-23


三、遊泳池及水療池用循環水泵(送審稿)簡介

1、該標準為國家行業產品標準。
2、該標準已完成征求意見稿,正在進行送審稿的編製工作。
3、重點內容說明
1)水泵型式:
a)軸向吸水、徑向出水、單級與電動機共軸的臥式離心水泵,可分為如下型式:
》 一體式水泵
》分體式水泵

b)按運行轉速分為如下型式:
》單速高轉速(2900r/min) 水泵;
》單速低轉速(1450r/min) 水泵;
》變頻調速(700r/min~3400r/min) 水泵;
》變速(50%、75%、100%) 水泵。

c)水泵材質:*塑料水泵;*鑄鐵水泵;*銅水泵;*不鏽鋼水泵。

2)基本參數:
(1)設計點範圍
a)流量:一體式水泵Q=2 m³/h~60 m³/h:分體式水泵Q=2 m³/h ~400m³/h。
b)揚程:一體式水泵H≦24m ;分體式水泵H≦35m
c)揚程:一體式水泵N≦20KW ;分體式水泵N≦40KW。
d)揚程:一體式水泵η≧250% ;分體式水泵η≧75%。
e)氣蝕餘量:



(2)要求
a) 基本要求
》適應條件: 水質、水溫、工作壓力。
》每台泵應繪製性能曲線
Q~H、Q~N、N~η、Q、H~η、Q~NPSH。

b)泵組結構:
》變頻調速水泵:

》變速水泵:
》泵與電動機同軸設計。
c)電動機推薦永磁電動機。
d)動靜平衡、噪聲、安全要求等。
e)材料要求。
f)毛發聚集器要求:繪製Q~ h (阻力損失)曲線。

四、《遊泳池給水排水工程技術規程》新版介紹
變化情況
1、擴大了規程的使用範圍。
2、明確了規程不適用的泳池內容。
3、增加了節能技術專章。
4、增加新型過濾設備。
5、增加新型消毒設備和方法。
6、增加三條新的強製性條文,刪除三條強製性條文。

1、擴大了規程的使用範圍
除了新建、擴建和改建的永久性遊泳池外,新增使用範圍:
a) 可拆裝型遊泳池和遊樂池;
b) 文藝演出池;
c) 類似遊泳池水池。


2、明確了規程不適用的泳池內容
a) 海水、溫泉水遊泳池;
b) 醫療康複遊泳池;
c) 天然水體遊泳池和遊樂池;
d) 嬰幼兒戲水遊泳池;


3、增加了節能技術專章
3.1太陽能熱能利用
3.1.1應用條件
a)太陽年日照小時數不應小於1400h;
b)太陽年輻射量不應小於4200MJ/(m2.a);
c)年極端zui低溫度不應低於-45*C;

d)太陽能保證率不應低於40%;

e)集熱器效率不宜低於50%;
f)太陽能集熱係統的熱損失不宜超過20%。



3.1.2 太陽能熱能利用方式:
1)間接熱能利用:

a)采用光滑材質太陽能集熱器:平板、玻璃管、熱管等。
b)設集熱水箱、以此熱水做熱源對池水進行間接加熱。
c)此種方式應用較普遍。

2)直接熱能利用:
a)采用非光滑材質集熱器:如塑料管、塑膠管,抗紫外線。
b)泳池水直接送入集熱器管內進行集熱提升水溫。
c)要求計算準確。
d)此種方式應用較少,集中在雲南、福建地區。
3)太陽能加空氣源熱泵
空氣源熱泵作為輔助熱源。


3.2 空氣源熱泵
3.2.1類型及應用範圍
 1)普通型:使用溫度範圍0°C ~43°C;
 2)低溫型: 使用溫度範圍-7°C ~38°C。

3.2.2 輔助熱設置條件
 1)當地zui冷月平均溫度不低於0°C時,可不設輔助熱源;
 2)當地zui冷月平均溫度低於O°C時,應設輔助熱源;;
3.2.3 效能等級(COP )
 1)普通型空氣源熱泵,在0°C時不應低於3.5 ;
 2)低溫型空氣源熱泵,在-7°C時不應低於2.7 ;
3.2.4 采用空氣源熱泵時,還應符合國家現行行業標準《遊泳池用空氣源熱泵熱水機組》JB/T11969-2014的規定。

3.3 除濕熱回收熱泵
3.3.1適用於各種類型遊泳池。
3.3.2 規定了除溫計算方法。
3.3.3 采用除濕熱泵要求給水排水、空調通風、電氣專業協調配合。


3.4 地源熱泵
3.4.1類型
1)水源熱泵: 要求水源溫度不應低於10°C。
2)埋地管地源熱泵: 要求管內循環水溫度不應低於70°C。

3.4.2采用地源熱泵時應符合現行國家規範《地源熱泵係統工程技術規範》GB50366的規定。

4、增加新型過濾設備
4.1負壓顆粒過濾器(亦稱真空過濾器)
4.1.1機理:
a)是重力式顆粒過濾器與壓力式顆粒過濾器的優點集成。
  i濾料層表麵重力流進水布水。
  ii濾料承托層底部的集水管利用水泵抽吸濾料層表麵的進水。
b)可以埋地設置,可以不設均衡水池和專用機房,特別適合用於室外水上遊樂池分散設置。
c)可以減少建設成本。


4.1.2 圖示:



4.1.3 基本參數:
1)濾料層上麵的水層厚度不小於350mm


2)濾料層厚度不小於500mm;不均勻係數K80≦1.4
3)過濾速度不應大於20m/h。
4)過濾器進水管應高於過濾表麵水麵以上200mm,進水流速不大於0.8m/s。
5)水泵吸水高度不應小於0.06MPa。

4.1.4 材質: S30408。

4.2 有機物降解器

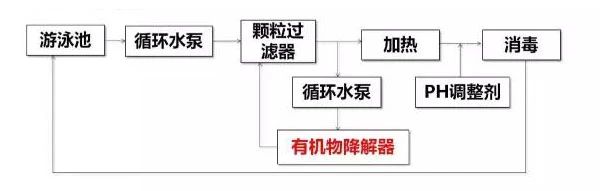

4.2.1設置位置

4.2.2 基本參數
1)按旁流量設計。旁流量按泳池2%~10%的池水容積計算確定。
2)旁流水量在有機物降解器內停留時間不應少於3min。
3)降解器內填充1000mm厚度的顆粒活性炭和厚度不小於150mm的石英砂承托層。
4)降解器內的水流速度控製在5m/h~10m/h。

4.2.3 有機物降解器的構造和材質與立式壓力顆粒過濾器相同。

5、增加新型消毒設備和方法

5.1無氯消毒劑
5.1.1機理
利用專用的設備內進行混合反應,產生具有極強氧化性的羥基,對池水進行消毒。

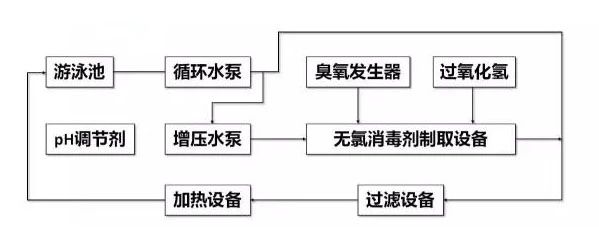

5.1.2 消毒流程

5.1.3 基本參數
1)過氧化氫按每50m3池水每小時投加20g~ 30g和濃度不低於35%計算確定。
2)臭氧耗費量按每50m3池水每小時投加1g計算確定。
3)池水中過氧化氫剩餘濃度維持在60mg/L~ 150mg/L ;
4)池水中臭氧剩餘濃度不應超過0.02mg/L ;
5)池水中的氧化還原電位應控製在200mV~300mV。


5.1.4 設備功能
1)水質自動監測和控製藥劑自動投加;
2)自帶各種加藥泵;
3)自帶臭氧檢測報警和斷電保護;
4)自帶缺水保護,防止臭氧泄漏;
5)自帶漏電,過流保護;
6)應能遠程監控。


5.2鹽氯發生器
5.2.1適用於鹽水遊泳池
5.2.2 消毒流程



5.2.3 基本參數

1)鹽氯發生器工作流量不應小於2m3/h;
2)鹽的投加量確保池水的鹽濃度不小於1200mg/L(≧4000mg/L)。
3)鹽的質量應符合國家標準《工業鹽》GB5462規定的不含碘的高濃度鹽。

5.2.4 注意事項
1)設備距控製器間距不應超過2.0m。
2)設備配置每座遊泳池不應少於2套。
3)材質應為鈦金屬。
4)應具有電極鈍化報警,極板自動清洗,運行記錄和遠程控製等功能。

5.3 次氯酸鈉發生器
5.3.1應選用符合現行國家標準《次氯酸鈉發生器》GB12176中規定用於衛生器具消毒的類型。

5.3.2 生產的消毒劑濃度不宜超過3%,PH值不應大於9.5。液體清澈透明。

1)鹽的質量符合《食用鹽》GB5461規定的優質鹽。
2)鹽的消耗量每生產1kg有效次氯酸鈉不超過2.5kg。

5.3.3 注意事項


1)每座遊泳池應配置2套。
2)設備應具有在線監測自動投加功能。
3)設備的投加計量泵應與池水循環水泵聯鎖。
4)設備製取過程所產生的氫氣應用管道引至室外,排放至大氣。

6、增加了以下三條新的強製性條文,刪除了三條強製性條文。

4.1.1遊泳池必須采用循環給水的供水方式,並應設置池水循環淨化處理係統。
4.3.4當池水采用順流式池水循環方式,應在位於安全救護員座位的附近牆壁上安裝帶有玻璃保護罩的緊急停止循環水泵的裝置。其供電電壓不應超過36V。
14.1.5臭氧發生器間、次氯酸鈉發生器和鹽氯發生器間應有下列安全裝置:
1)臭氧發生器房間應在位於該設備1.0m處,高度不超過2.0m處的牆壁上設置臭氧氣體濃度檢測傳感報警器1個;
2)次氯酸鈉發生器房間應設置下列安全報警裝置:
每20m²應在位於設備1.0m處、高度不超過2.0m處的牆壁上設置氫氣濃度檢
測傳感報警器1個,且發生器產生的氫氣應以獨立的管道引至室外排入大氣,並采取防止風壓倒灌入室內的措施;
每20m²應在位於設備1.0m、高度0.5m處的牆壁上設置lv氣濃度監測傳感報
警器1個。
3)鹽氯發生器的產氯量超過50g/h時,兩種設備所產生的氫氣應以獨立的氫氣管道引到室外排入大氣,並采取防止風壓倒灌入室內的措施。
